Projet de construction Villa de type F2

Le projet de construction « AN NOU DÉMÉLÉ NOU » servira de support pour voir toutes les phases nécessaires pour comprendre et mener à bien une opération de construction.

Pour cela tous les corps de métier nous apporteront leurs savoirs théoriques et techniques.

Dans un premier temps voyons comment se compose un dossier de plan et l’approche pour tout projet.

Ne dit-on pas que c’est devant le mur qu’on voit le maçon... Alors !... allons-y…

Le dossier de plan comprend :

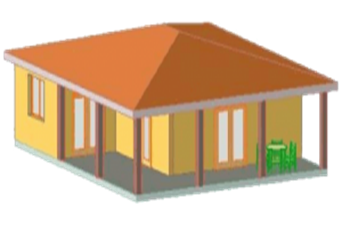

1. La vue en perspective permet d’apprécier l’allure de l’ouvrage.

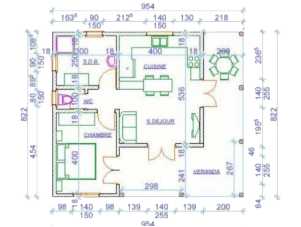

2. La vue en plan pour voir la distribution des pièces, les dimensions, l’emplacement des ouvertures. C’est une coupe horizontale située à 1m du sol fini.

3. La vue des 4 façades représente l’élévation extérieure du projet. A caractère essentiellement artistique, elle permet de juger l’aspect définitif de la maison.

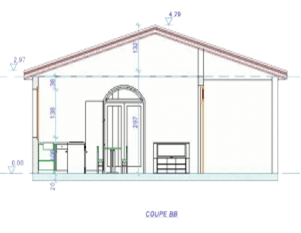

4. La coupe verticale BB indique les hauteurs intérieures.

Ces différents plans sont des plans d’architecture avec en plus :

 Un plan de situation qui permet de situer le terrain par rapport à une artère connue (rue, boulevard, route, etc.)

 Un plan de masse qui localise la construction sur le terrain et les abords immédiats.

Ces plans sont établis par un architecte lorsque la Surface de la construction excède 170m² Hors Œuvre Nette (SHON) [1]. En dessous, nous pouvons dessiner et signer notre plan avec l’aide ou non d’une personne avertie.

Ensuite, il faut faire la demande de permis de construire.
La demande de permis de construire est une formalité administrative obligatoire.

Le dossier est déposé à la mairie en trois exemplaires et l’étude prend 2 mois. Après vous avez la réponse, en cas de refus vous pouvez demander les raisons et refaire un autre dossier de demande de permis de construire.

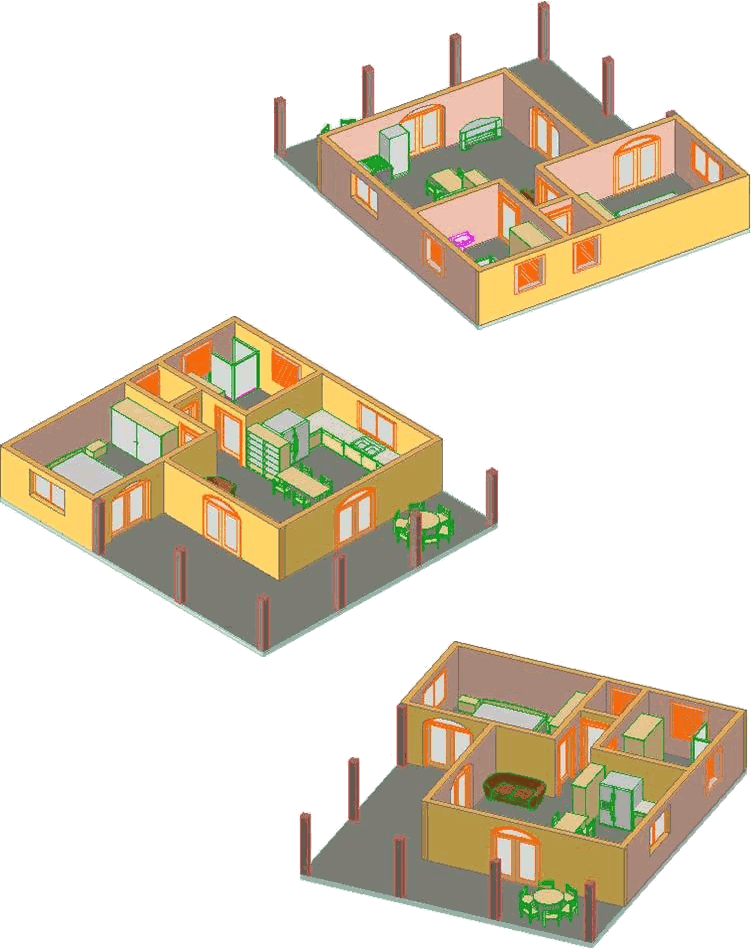

N.B. : Voici trois plans d’architecture Supplémentaires sans la toiture pour que nous puissions voir comment notre maison se présente.

Revenons à notre projet « AN NOU DÉMÉLÉ NOU »

Avant d’attaquer la partie réalisation nous devons tout d’abord réfléchir et nous organiser.

La réflexion et l’organisation doivent être notre préoccupation première.

 Elles nous imposent une discipline de travail, évite des gestes, des déplacements et de la fatigue inutile.
 Elles Permettent d’augmenter notre rendement sans augmenter le surmenage. Un travail bien organisé et bien pensé est toujours plus agréable à réaliser et les risques d’accident sont quasiment nulles.

La réussite de tout du projet dépend de notre faculté d’analyse et les moyens que nous mettons en œuvre.

S’organiser c’est avant tout réfléchir

 Quelle est la tâche à exécuter ?
 Quels sont les matériaux et matériels à utiliser ?
 Quels sont les moyens mis à ma disposition ?
 Quelles sont les priorités d’exécution ?
 Quel est l’ordre d’exécution ?
 Comment organiser mon poste de travail ?
 Quelle quantité de matériaux dois-je approvisionner ?
 Quels sont les risques encourus ?
 Quels sont les moyens de sécurité à mettre en place ?
 Etc…

Autant de questions à résoudre tout au long des travaux, la qualité en dépend.

Ordre chronologique des tâches du gros œuvre.

1. Nettoyage du terrain,
2. Implantation de l’ouvrage,
3. Exécution des fouilles des semelles,
4. Réalisations des semelles (coffrages, ferraillage, bétonnage),
5. Réalisations des longrines (coffrages, ferraillage, bétonnage),
6. Réalisations du dallage (coffrages, ferraillage, bétonnage),
7. Réalisations des murs ext. et int. en agglomérés (parpaings),
8. Réalisations des poteaux (coffrages, ferraillage, bétonnage),
9. Réalisations des poutres (coffrages, ferraillage, bétonnage),
10. Pose des agglos des murs int. arrivant jusque sous la charpente,
11. Exécution des poutres rampantes (poutres sous la toiture),
12. Pose de la charpente et de la couverture,
13. Enduisages des murs.

A ce stade la construction est mise hors d’eau et le gros œuvre est terminé. Commence dès lors les tâches du second œuvre sachant que, depuis l’exécution des fondations l’électricien intervient pour passer ses gaines et le fil de terre et le plombier pour mettre ses tuyaux en attente même s’ils font partie du second oeuvre.

Ordre chronologique du second œuvre :

N.B. : Les enduits sont faits

1. Réalisation de la finition du sol (carrelage, parquet, etc…)
2. Réalisation de l’électricité,
3. Réalisation de la plomberie,
4. Pose des menuiseries,
5. Serrurerie,
6. Peinture.

Lors de l’exécution de la finition plusieurs corps d’état se chevauchent car les interventions se multiplient en fonction de l’avancement de tout un chacun.

Les travaux sont terminés

C’est la visite de fin de chantier avec tous les acteurs.

Une fois achevés, les travaux font l’objet d’une vérification officielle de leur conformité avec les dispositions du permis de construire et les règles d’urbanisme. Cette vérification est effectuée par la mairie après la déclaration d’achèvement des travaux établie par le (la) propriétaire.

Adresses utiles :

1. Conseil d’Architecture d’Urbanisme et d’Environnement [2]

Le CAUE Guadeloupe :
 9, rue Baudot
 97100 BASSE-TERRE
 N° VERT : 0800 800 422 (gratuit à partir d’un poste fixe)
 Tel : 0590 81.83.85
 Fax : 0590 81.74.76
 Mel : contact@caue971.org
 Site Web : caue971.org (site en maintenance)

2. Site internet : Agence Française d’Information sur le Logement

Article suivant : An nou gadé Plan la pli pwé…
